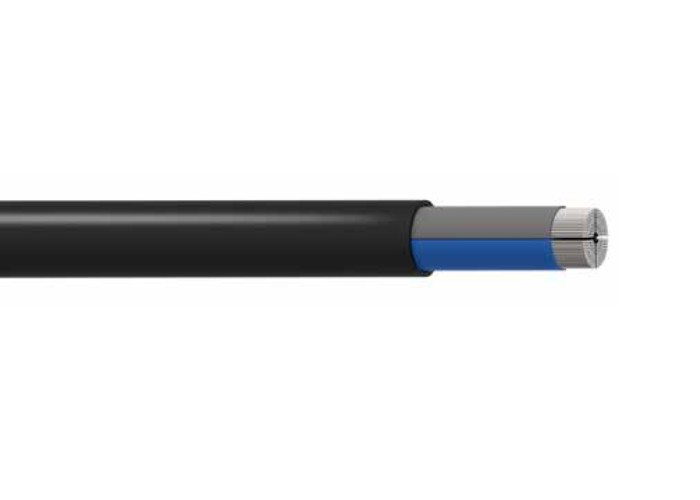

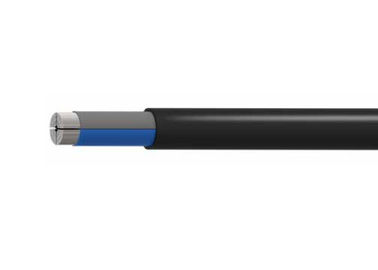

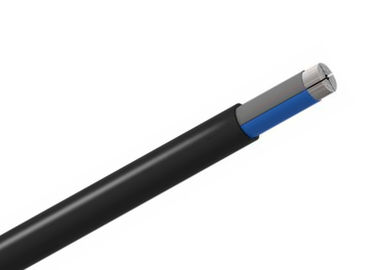

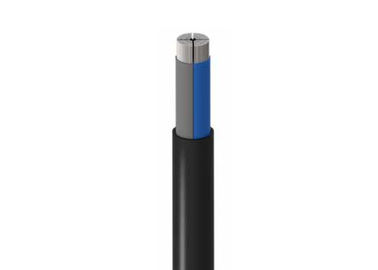

Halogênio RRU do fumo do equipamento de telecomunicação 600V cabo distribuidor de corrente livre do baixo
Informação detalhada |
|||
condutor: | RE: Alumínio-circular contínuo da classe 1 ou a circular comprimiram o RM do condutor: SE encalhado | Isolamento: | XLPE |
---|---|---|---|
Bainha: | Tipo composto livre HM4 do halogênio termoplástico de acordo com HD 604 S1 | ||
Realçar: | Cabo blindado do LV,cabo bonde de baixa tensão,Baixa cabo de alimentação de tensão |
Descrição de produto
APLICAÇÃO:
O composto termoplástico isolado e halogênio-livre de XLPE revestiu o poder e cabos de controle auxiliares para a fonte da energia elétrica. As instalações onde o fogo e as emissões do fumo e as emanações tóxicas criam uma ameaça potencial. Não apropriado para o uso na água.

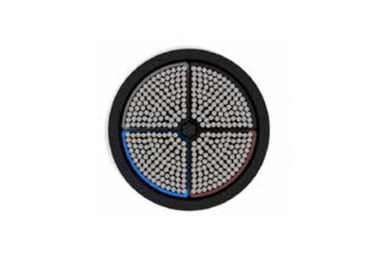

CONSTRUÇÃO:
Condutor
RE: Alumínio-circular contínuo da classe 1 ou circular comprimido
condutor
RM: Condutor encalhado da classe 2
SE: Condutor dado forma ou encalhado do setor contínuo da classe 1 -
Manutenção programada: Setor da classe 2 - condutor dado forma
Isolação
Tipo DIX3 de XLPE (polietileno ligado) de acordo com HD
603,1
Bainha
Tipo composto livre HM4 do halogênio termoplástico de acordo com
HD 604 S1
CARACTERÍSTICAS
Avaliação da tensão (Uo/U)
600/1000V
Avaliação da temperatura
Fixo: -40oC a +90oC
O máximo procura um caminho mais curto a temperatura do condutor
+250oC
Raio de curvatura mínimo
Único núcleo: diâmetro total de 15 x
Multi-núcleo: diâmetro total de 12 x
Esforço elástico permissível máximo com o aperto de cabo para
Cu-condutor
50N/mm2
Cor da bainha
Preto
Núcleo Identifcation
NÃO DE NÚCLEOS | NA2XH - J | NA2XH-O |
1 2 3 3* 4 4* 5 7 e mais | Verde/amarelo - Verde/amarelo Brown azul - Cinza preto verde/amarelo de Brown Preto verde/do amarelo Brown azul Cinza preto azul verde/do amarelo Brown Verde/amarelo, outro retira o núcleo do preto com numeração branca | Preto Brown azul Cinza preto de Brown Preto de Brown azul Cinza preto azul de Brown Preto cinzento preto azul de Brown Preto com numeração branca |
DIMENSÕES
NÃO DE CONDUTOR | CRUZ NOMINAL ÁREA SECIONAL milímetro do ² | CONDUTOR | MACACÃO NOMINAL DIÂMETRO milímetro | PESO NOMINAL kg/km |
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 | 25 35 50 70 95 120 150 185 240 300 400 500 16 25 35 35 50 50 70 70 95 95 120 120 150 150 185 185 240 240 70 + 35 120 + 70 150 + 70 185 + 95 240 + 120 | RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM SE Manutenção programada SE Manutenção programada SE Manutenção programada SE Manutenção programada SE Manutenção programada SE Manutenção programada SE Manutenção programada SE SM+SM SM+SM SM+SM SM+SM SM+SM | 9,9 11 12,5 14,1 16,1 17,5 19,6 21,8 24 26,7 29,7 33,1 16,3 19,6 22,1 19 22,4 21,2 26,1 25,2 29,1 27,8 32,2 30,8 36,2 33,9 40,1 37,6 44,9 41,8 28,3 35,1 39,7 43,7 49,1 | 132 166 211 283 376 456 560 697 878 1073 1347 1705 364 530 684 486 655 622 903 859 1174 1115 1446 1379 1780 1685 2197 2089 2782 2634 1044 1704 2065 2563 3237 |
NÃO DE CONDUTOR | CRUZ NOMINAL ÁREA SECIONAL milímetro do ² | CONDUTOR | MACACÃO NOMINAL DIÂMETRO milímetro | PESO NOMINAL kg/km |
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 | 25 35 35 50 50 70 70 95 95 120 120 150 150 185 185 240 240 25 35 50 70 95 120 150 185 240 | RM Manutenção programada SE Manutenção programada SE Manutenção programada SE Manutenção programada SE Manutenção programada SE Manutenção programada SE Manutenção programada SE Manutenção programada SE RM RM RM RM Manutenção programada Manutenção programada Manutenção programada Manutenção programada Manutenção programada | 21,7 22,4 21,6 25,4 24,6 29,7 28,8 33,3 32,1 37,2 35,5 41,3 39,4 45,7 43,4 51,2 48 23,9 27 31,3 35,8 36,5 39,2 45,4 50,1 55,2 | 636 649 623 845 810 1178 1126 1538 1467 1903 1817 2328 2223 2874 2750 3646 3465 763 986 1309 1771 1891 2306 2865 3534 4482 |
CARACTERÍSTICAS ELÉTRICAS
Capacidade de carga atual
NÃO DE NÚCLEOS CARREGADOS | 1 | 3 | 3 |
ÁREA DE SEÇÃO TRANSVERSAL NOMINAL mm2 | COLOCAÇÃO No AR Em 30ºC A | ||
25 35 50 70 95 120 150 185 240 300 400 500 | 136 166 205 260 321 376 431 501 600 696 821 971 | 102 126 149 191 234 273 311 360 427 507 600 695 | 106 130 161 204 252 295 339 395 472 547 643 754 |
FATORES DA DE-AVALIAÇÃO
TEMPERATURA AMBIENTAL | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
FATOR DA AVALIAÇÃO | 1,15 | 1,12 | 1,08 | 1,04 | 1,00 | 0,96 | 0,91 | 0,87 | 0,82 |
