Isolação especial de cobre do cabo XLPE da armadura X dos cabos dos TS de 15KV 133%
Pessoa de Contato : Andrea
Número de telefone : 0086-371-60547601
Whatsapp : +8613598873045
Quantidade de ordem mínima : | 1000Meters | Detalhes da embalagem : | Rolo ou cilindro |
---|---|---|---|
Tempo de entrega : | 20 dias após o pagamento | Termos de pagamento : | L / C, T / T |
Lugar de origem: | Henan | Marca: | CN CABLE |
---|---|---|---|
Certificação: | CE | Número do modelo: | NYY-J e NYY-O |
Informação detalhada |
|||
condutor: | Cobre | Isolamento: | PVC |
---|---|---|---|
Realçar: | cabo de cobre da soldadura,cabo distribuidor de corrente especial |
Descrição de produto

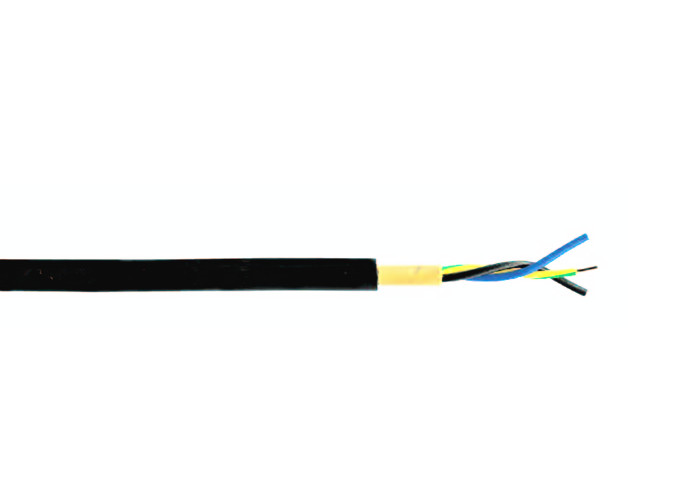

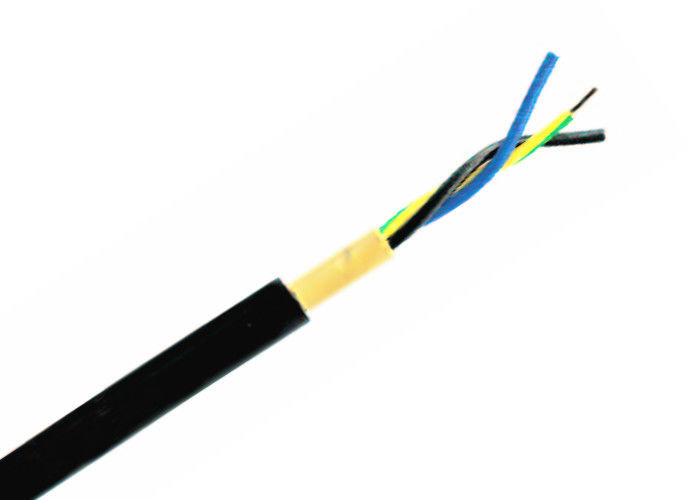

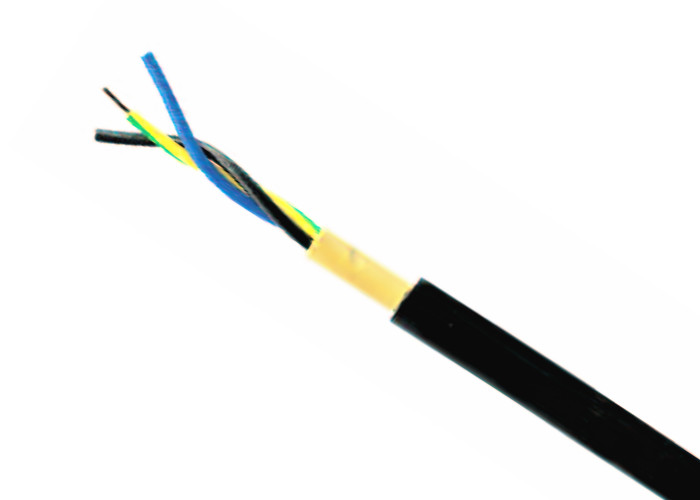

O cabo distribuidor de corrente 0.6/1kv de NYY-J e de NYY-O, VDE aprovou
Dados técnicos:
- cabo do poder e de controle a VDE 603 de 0276 partes do RUÍDO, HD 603 S1 e IEC60502.
- Isolação e revestimento-composto do PVC termoplástico
Variação da temperatura
Dobrando -5℃ a +50℃
A instalação dobrada -30℃ a +70℃
Tensão nominal 0.6/1kv
Teste a tensão 4kv
- Máximo. esforço elástico permissível com o aperto de cabo para o cu-condutor =50N/mm2
Raio de curvatura mínimo
Para o único núcleo aproximadamente. diâmetro 15*cable.
Para o multi diâmetro aproximadamente 12*cable do núcleo.
Os materiais usados na fabricação são cádmio-livres e não contêm nenhum silicone e livram-no das substâncias prejudiciais às propriedades da molhadela das lacas.
Estrutura do cabo
Condutor de cobre liso, a VDE 0295 tipo contínuo ou encalhado de cl.1 do RUÍDO ou de cl.2, IEC60228 e HD383
Isolação do núcleo do PVC, DIV4 a HD 603,1
Núcleos encalhados concentricamente
Cor encalhada concentricamente
A cor codificou a VDE 0293,0276 part603 do RUÍDO ou a HD 186.
Preto exterior do revestimento do PVC, DMV5 ao preto da cor da bainha HD603.1.
Auto-extinguir do PVC e retardador da chama, método B do teste de acordo com a parte 804 do RUÍDO VDE0472 e IEC 60332-1
A tabela das avaliações de poder vê a página T 20f
Os valores calóricos da carga consideram a página T67
Aplicação:
Os cabos distribuidores de corrente para o abastecimento de energia são instalados no ar livre, no subterrâneo, na água, dentro, em canais de cabo, em centrais elétricas, para a indústria e as placas de distribuição assim como nas redes do subscritor, onde os danos mecânicos não devem ser esperada.
A atenção deve ser pagada a VDE 1 de 0298 partes e 603 de 0276 partes do RUÍDO.
Não núcleos * área de seção transversal mm2 |
Diâmetro exterior milímetro |
Peso de cobre kg/km |
Peso total kg/km |
Único núcleo | |||
1*4 | 9,0 | 38 | 115 |
1*6 | 9,5 | 58 | 135 |
1*10 | 10,0 | 96 | 179 |
1*16 | 11,0 | 154 | 245 |
1*25 | 12,0 | 240 | 360 |
1*35 | 13,0 | 336 | 470 |
1*50 | 15,0 | 480 | 620 |
1*70 | 16,5 | 672 | 810 |
1*95 | 19,0 | 912 | 1110 |
1*120 | 20,5 | 1152 | 1360 |
1*150 | 22,5 | 1440 | 1670 |
1*185 | 25,0 | 1776 | 2050 |
1*240 | 28,0 | 2304 | 2630 |
1*300 | 30,0 | 2880 | 3200 |
1*400 | 34,0 | 3840 | 4150 |
1*500 | 38,0 | 4800 | 5200 |
1*630 | 43,0 | 6048 | 6650 |
2 núcleos | |||
2*1.5 | 11,0 | 29 | 175 |
2*2.5 | 12,0 | 48 | 215 |
2*4 | 14,0 | 77 | 295 |
2*6 | 15,0 | 115 | 370 |
2*10 | 16,5 | 192 | 495 |
2*16 | 18,5 | 307 | 670 |
2*25 | 23,5 | 480 | 960 |
3 núcleos | |||
3*1.5 | 11,5 | 43 | 195 |
3*2.5 | 12,5 | 72 | 250 |
3*4 | 14,0 | 115 | 340 |
3*6 | 15,0 | 173 | 430 |
3*10 | 17,0 | 288 | 590 |
3*16 | 19,0 | 461 | 820 |
3*25 | 24,0 | 720 | 1320 |
3*35 | 25,0 | 1008 | 1450 |
3*50 | 26,5 | 1440 | 1850 |
3*70 | 30,0 | 2016 | 2450 |
3*95 | 34,5 | 2736 | 3300 |
3*120 | 37,0 | 3456 | 4100 |
3*150 | 40,0 | 4320 | 4900 |
3*185 | 46,0 | 5328 | 6500 |
3*240 | 51,0 | 6912 | 8300 |
